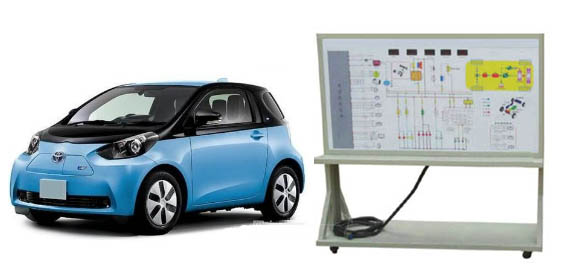

HY-QCX101純電動汽車整車綜合實訓平臺 一、產品簡介
純電動汽車整車綜合實訓平臺 將一臺可正常運行的 北汽EV150 電動車 改裝為在線檢測教具車，可實時檢測與診斷電機控制單元、VCU控制單元、高壓電池ECU控制單元、車載充電系統單元與ABS及空調控制單元等的動、靜態信號參數。
適用于中高等職業技術院校、普通教育類學院和培訓機構對電動車整車理論和維修實訓的教學需要。
二、功能特點
1.整車結構完整，各控制系統、傳感器、執行器齊全，可正常運行；
2. 可通過原車儀表顯示整車動、靜態信號參數；
3.電控系統各傳感器、執行器的工作參數采用發光管或數碼表進行顯示；
4.制作可移動“汽車檢測實訓臺”，可分別進行以下控制系統的檢測實訓：
電機控制單元
車載充電控制單元
ABS控制單元
輔助電器
高壓電池ECU控制單元
VCU控制單元
5.“汽車檢測實訓臺”通過專用線束與整車連接，確保連接斷開后整車功能完整，保持原車所有功能。
6.教學面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有不會褪色的彩色電路圖；學員可直觀對照電路圖和原車各個等實物，認識和分析各控制系統的工作原理。
7.汽車檢測實訓臺面板上安裝有檢測端子，可直接在面板上進行原車各控制單元的檢測實訓。
8.汽車檢測實訓臺面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對各電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
9.汽車檢測實訓臺面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
三、基本配置：(每套)
1.在線檢測教具車1輛( 二手北汽EV150電動車 )
2.故障設置控制器1套
3.汽車檢測實訓臺1套(1740*650*1700mm,帶可移動腳輪的臺架）
4.故障設置和考核系統1套
5.航空插頭和連接電纜1套
|
