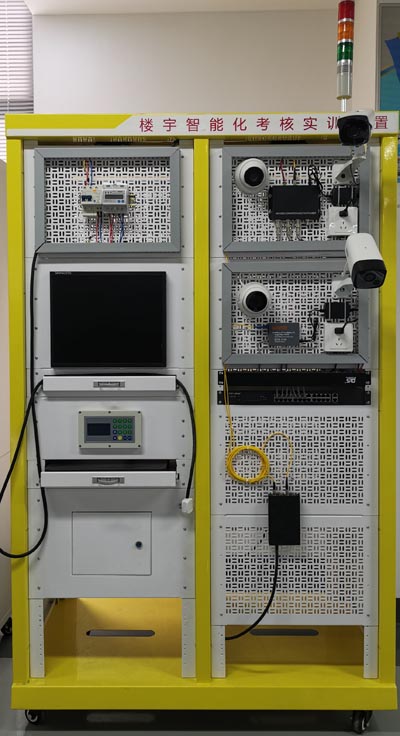

HY-WKA5E樓宇智能化視頻監控系統實訓考核裝置

一、設備的組成
樓宇智能化視頻監控系統實訓考核裝置由建筑模型平臺、系統器件、輔材及工具四部分組成。建筑模型平臺主要包括平臺框架、網孔安裝板、模擬梁柱體、電源輸入保護及報警單元、標準 19 英寸開放式機架及機箱等；系統器件主要包括各種電源、網絡、監控、顯示、輸入及輸出裝置等；輔材主要包括各種線材、連接及緊固件等；工具主要包括人字梯、各種常用及專用工具等。軟件則由各種專用系統軟件與通用監控軟件等組成。使用本裝置能夠使學生在建筑模型平臺中對智能化工程系統進行安裝、布線、接線、編程、組態、集成、調試、運行、管理及維護等操作，從而了解各系統在實際中的應用并熟練掌握其根本技術要點；能夠訓練與檢驗學生的團隊協作、交流溝通、計劃組織、工程實施等能力，豐富職業素養，提高綜合職業技能，是適合項目考核、老師教學及學生實訓等多方面要求的樓宇智能化工程技術技能實訓考核平臺。

二、無線故障考核軟件
系統功能：可實現故障設置、故障模擬、學員考核與評份、故障排除等功能。
1、該系統還可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置�？筛鶕�(jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共192 路故障設置�？筛鶕�(jù)用戶使用要求調整故障設置點的數量和故障設置類型。
2、所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。
3、用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，系統可以聯機考核也可以脫機考核，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
4、教師登錄
設備上電后，操作單元進入主窗體，按“菜單”鍵進入主菜單。按“教師入口”菜單的相應數字鍵進入教師操作區，輸入正確密碼后，（123654））按“確認”鍵進入教師操作子菜單。1.考核故障設置 2.所有故障解除 3.考核時間設置 4.登錄密碼設置 5.設備號設置(不顯示，直接按相應數字鍵進入，生產廠家使用)。注：密碼輸入錯誤時，按“取消”清除，在無數據時按“取消”返回到主菜單
5、故障設置與全部解除
故障設置：
在教師子菜單中，按下“考核故障設置”的相應數字鍵進入故障類型子菜單，按下相應故障類型的數字鍵進入設置窗體(一般為第一個故障類型)，按數字鍵“0”或“1”切換故障狀態。0正常（無故障） 1故障，按確認鍵執行相應操作。注：當操作其它線路故障時，按方向鍵來選擇，顯示屏的第一行為有效操作線路。顯示的故障線路可以環形操作à當?shù)谝痪�路有效時，繼續按向上鍵為最后一線路有效。
故障全部解除： 在教師子菜單中，按下“所有故障解除”菜單相應數字鍵后，則自動解除設置的所有故障。
6、考核時間設置
在教師子菜單中，按下“考核時間設置”菜單相應數字鍵后，進入時間設置窗體，依次輸入時間，按“確認”鍵有效，按“取消”鍵返回上一級菜單。注：當輸入錯誤后，多次輸入會循環覆蓋到首字符，這樣就可以重新輸入正確時間。如果輸入1小時45分，應依次輸入：0145。
三、實訓項目
1.系統的安裝、布線、接線、編程、調試、運行、維護及維修；
2.線路故障的設置、檢測及排除；
3.各類攝像機和鏡頭的結構、原理、接線、調試和應用；
4.球形攝像機的接線、設定和操作；
5.網絡攝像機的接線、設定和操作；
6.硬盤錄像機的接線、設定和操作；
7.攝像機、硬盤錄像機及監視器的連接和調試；
8.球形攝像機和硬盤錄像機的連接和調試；
9.硬盤錄像機、網絡攝像機及工作站IP地址的分配和設定；
10.了解和掌握POE交換機的標準規范和控制方式；
11.硬盤錄像機、網絡攝像機及POE交換機的連接和調試；
12.信息插座和機架設備的安裝；
13.水晶頭及跳線的制作和測試；
14.RJ45模塊和配線架的壓線和測試；
15.RJ45跳線的連接及鏈路的測試。
四、技術指標
1. 電源輸入：單相三線（第三方接地），AC220V±10%，50/60Hz；
2. 安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路，越級跳閘；
3. 整機功耗：≤500W；
4. 整機重量：≤300KG；
5. 外形尺寸（寬×深×高）：1200mm×700mm×1900mm。
