HY-QC295型北汽勇士全車電器實訓臺
一、產品簡介

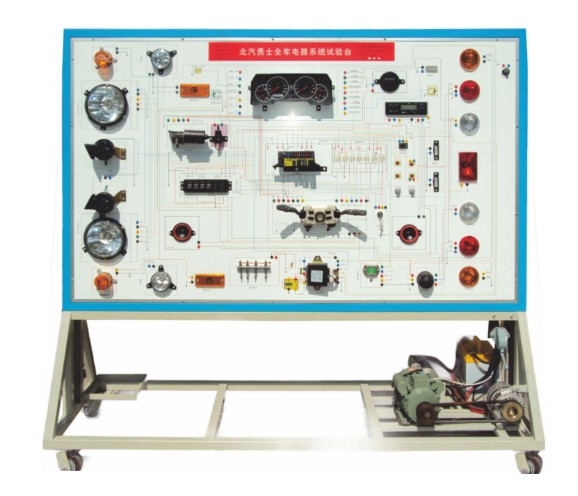

北汽勇士全車電器實訓臺 以北汽勇士全車電器實物為基礎，展示北汽勇士全車電器系統的結構組成和工作過程及工作原理。并能實時檢測各系統的電壓電流電阻等數據。同時還具備考核功能，實時掌握學員階段性的學習情況，適用于中高等職業技術院校，軍事院校和汽車培訓機構教學培訓之用。能夠滿足各類院校對北汽勇士全車電器系統的理論和實踐相結合的教學需要。本實訓臺功能齊全、操作方便、安全可靠。
二、結構組成
汽車部件包含：燈光系統、儀表系統、起動系統、充電系統、信號及喇叭、雨刮系統、音響系統等。
設備臺架包含：一體式設備框架，數據檢測區，實物安裝區、設備故障設置區、工作臺、一體式工具箱、充電驅動電機、蓄電池、電源總開關等組成。配套設備使用說明，實訓指導資料、產品合格證、保修卡。
三、實訓項目：
燈光系統零部件認知、結構組成、線路測量、拆裝等實訓
儀表系統零部件認知、結構組成、線路測量、拆裝等實訓
起動系統零部件認知、結構組成、線路測量、拆裝等實訓
充電系統零部件認知、結構組成、線路測量、拆裝等實訓
信號及喇叭零部件認知、結構組成、線路測量、拆裝等實訓
雨刮系統零部件認知、結構組成、線路測量、拆裝等實訓
音響系統零部件認知、結構組成、線路測量、拆裝等實訓
所有系統的故障設置及排除實訓
（三）功能特點：
1、動態運行功能：操作各個系統開關，各個系統均可正常工作，包含所有全車電器及電控系統。各單元可以獨立或整體工作，控制各個系統的故障開關可實現各個系統的故障設置，使真實的故障再現，提供考核操作。
2.顯示功能：
儀表顯示單元，實時顯示發動機的各項數據，包含冷卻水的溫度指示，發動機的機油壓力顯示，發電機的充電顯示等。數顯表實時顯示各個傳感器的信號變化，可動態觀察各個傳感器的工作情況。
3.信號模擬系統，采用可調式信號模擬系統，可任意設定各個主要傳感器的任何參數，調節全程達到無極可調。
4.檢測功能：
檢測控制臺面板上,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子 測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
5.故障設置功能：
故障設置系統，在臺架的隱秘處，設有故障設置系統，根據設備實際運行的特點，設置多個故障點，可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等操作。
6.識圖功能：
控制面板采用優質鋁塑板為面板，面板繪有高清晰度系統彩色電路原理圖（與原廠電路圖相對應）， 為學員提供汽車電路的識圖、讀圖、畫圖的學習過程。
7.安全防護功能：
蓄電池與電器用電設備之間安裝總電源開關，在臺架不使用時，斷開開關，可以保護設備和蓄電池。
8.移動教學功能：實訓臺配置帶鎖止裝置的萬向移動腳輪，移動方便，鎖止安全可靠。
9.教學指導功能：實訓臺配置設備操作使用說明和實訓指導資料等。
10、教學指導：實訓臺配置詳細的使用說明書，及該設備的技術資料實訓指導書等。
（五）技術參數
外形尺寸：2040mm×750mm×1900mm（長×寬×高）；
動力電源：220V交流電壓；
工作電壓：12V直流電壓；
工作溫度：-50℃～50℃；
使用車型：北汽勇士
電 機: 220V/1.5KW
顏 色：解放藍
蓄電池：60AH/12V
車型還有：東風、陜汽、解放、豪沃、勇士、猛士、BJ80、依維柯、獵豹等等
|
